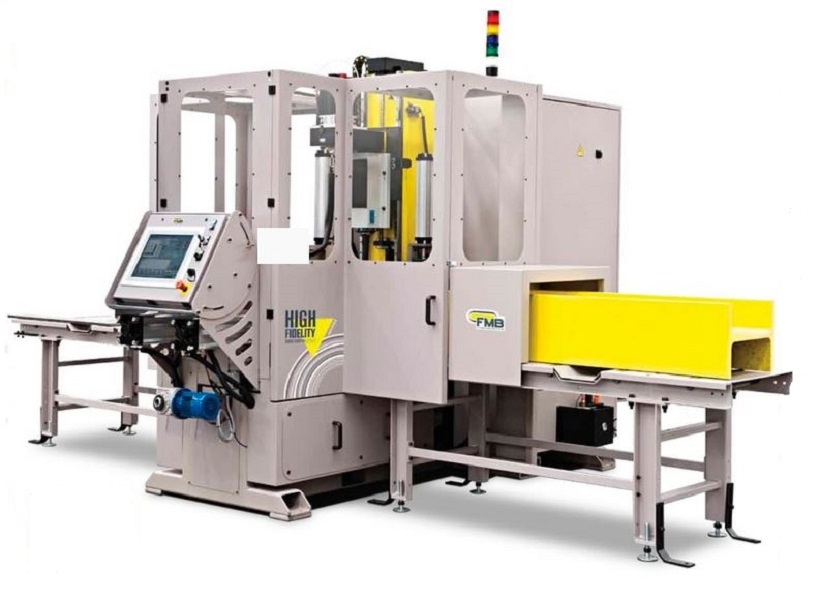

FMB Explorer 1立式单轴钻孔机
库存＃6381
模型:Explorer 1
描述:
Explorer 1是一个6轴钻孔中心，用于制作宽范围孔，线程和埋头孔。自动X轴定位驱动器允许材料相对于主轴移动，以根据客户要求精确定位主轴。在钻孔操作期间，工件在水平和垂直夹紧
可以执行以下操作：通过孔，盲孔，双孔（用于方形和矩形管），螺纹（可选），埋头孔（可选）
规格：
最大限度。工作长度：960“（80'）
最小长度-交换:17″
分钟。工件宽度：1.575“
最大限度。工件宽度：16.535“
分钟。角度铁的大小：1.575“x 1.575”x 0.118“
分钟。身高：0.393“
最大限度。身高：11.811“
分钟。钻头直径：0.236“
最大限度。钻头直径：1.575“
最大限度。转速：1,300 - 3,000 rpm
孔间距精度:+/- 0.020″大于384″
机定位速度：32 FPM
进料速度:32.8 FPM
主轴联轴器尺寸：70nm
电机：8.25 HP / 220V，440V / 3PH
标准功能：
通过FMB进料系统自动进料
垂直主轴钻孔装置
用于材料饲料的交换系统，以允许在工件的两端工作
双垂直推动器
双水平夹紧虎钳
双立式夹虎钳
芯片输送机
激光设置为零位置
快速的工具更换器
内部工具润滑
ISO 40 spinde;还原ISO 40标准;锥形立方厘米
正滴工具润滑系统
带工业PC控制台的控制柜
机器盖，具有完美的工作区视图
78“进料滚筒桌
78“备用滚筒桌
机器控制：
20“颜色触摸屏，带内置桌子，用于工具和材料
打开系统允许根据需要额外的表格
程序内存
允许孔和螺纹在半自动循环
测量工具的长度
智能钻井控制，停止钻机刚刚通过的位置
通过互联网远程连接到工厂
工作周期：
将工件放在零点激光器之前机器的入口侧
一旦激活了循环开始按钮，机器将检查工作件，以防止操作员选择的尺寸。如果存在任何差异，则建议操作员。如果操作员选择OK，则刀具位置将设置为工件的实际测量，以避免真实和理论维之间的任何问题
工件缓慢移动到零位置激光器，然后以正常的工作速度移动。工作片通过垂直推动器保持在垂直位置，以防止向上移动。垂直锁定钳口在钻井过程中增加了压力
相同直径的所有孔都是上下工作片的长度。一旦所有相同的孔都进行，操作员可以改变工具，然后机器将左右移动以完成新尺寸的所有孔。如果要完成线程，则该工具被改变，线程操作是Mande自动的
Explorer 1设计的优点:
机器的小足迹是一个很大的优势。使用电源滚筒桌的传统机器需要永久大脚印
Explorer 1可以处理工作部件，只需960“
Explorer 1是建立在单一平台上的。安装方便，便于移动
由于材料进料系统位于工具的两侧，因此工件可以在加工过程中左右移动
联系我们进行特殊定价和可用性
FOB工厂
