描述

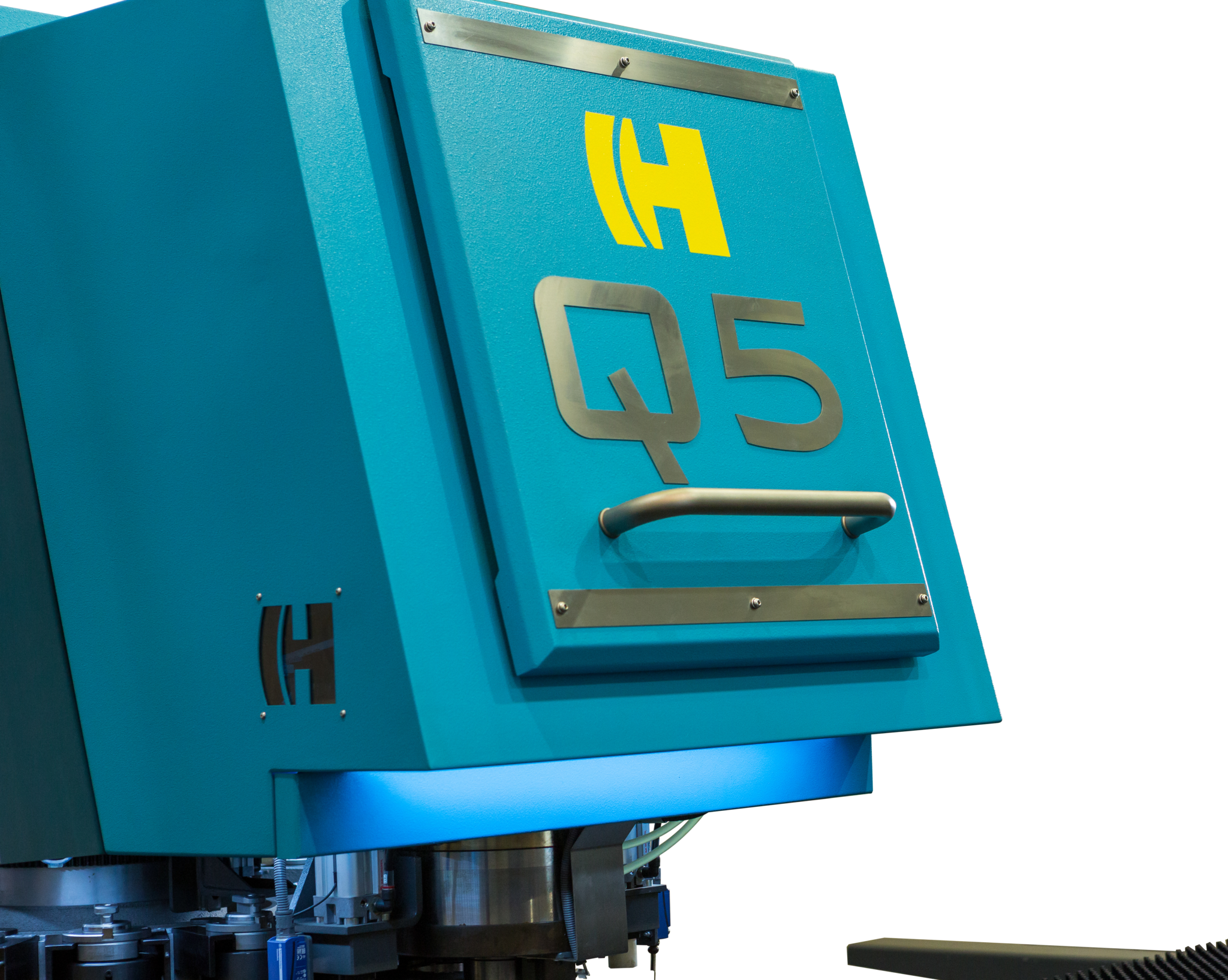

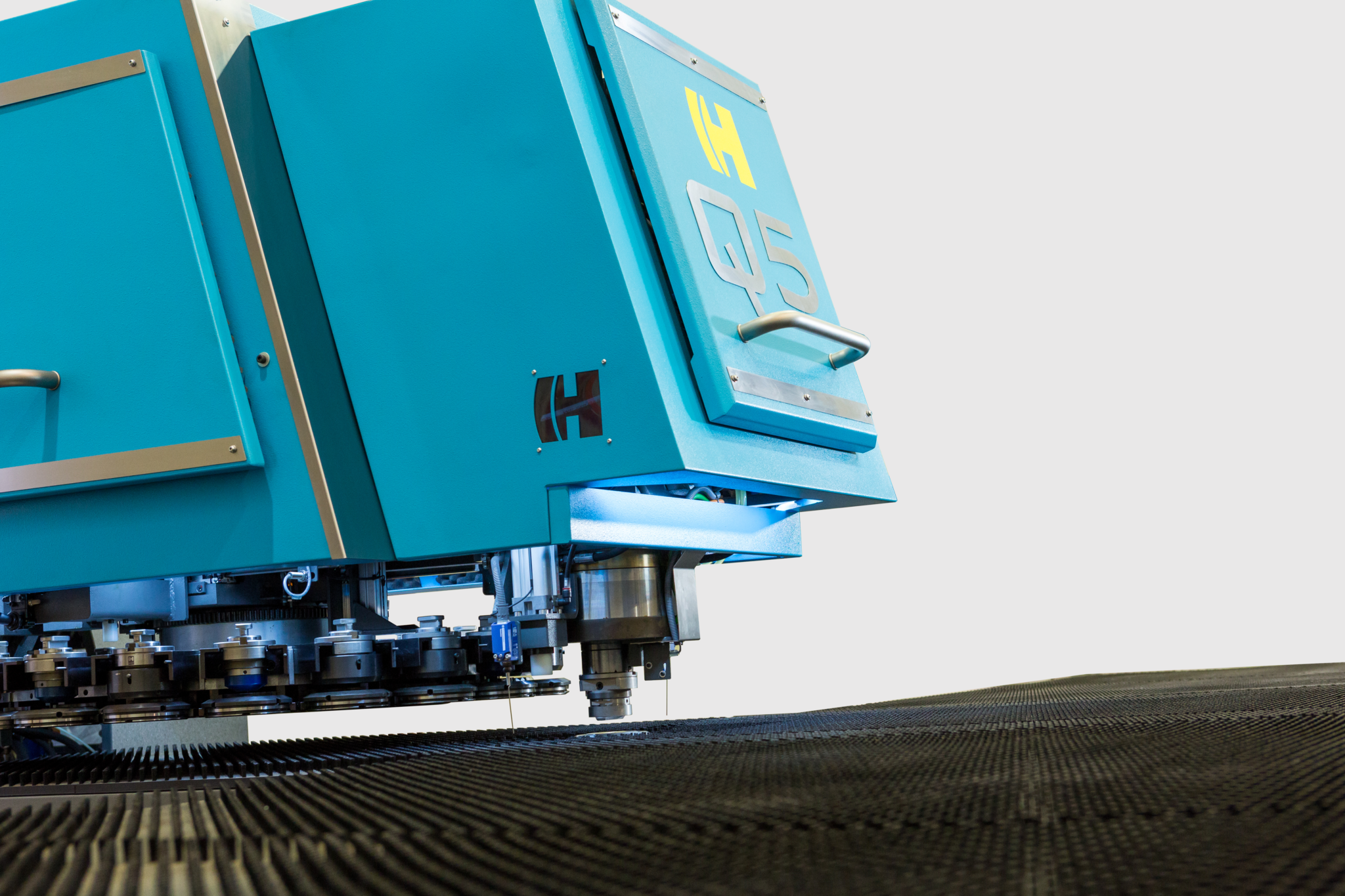

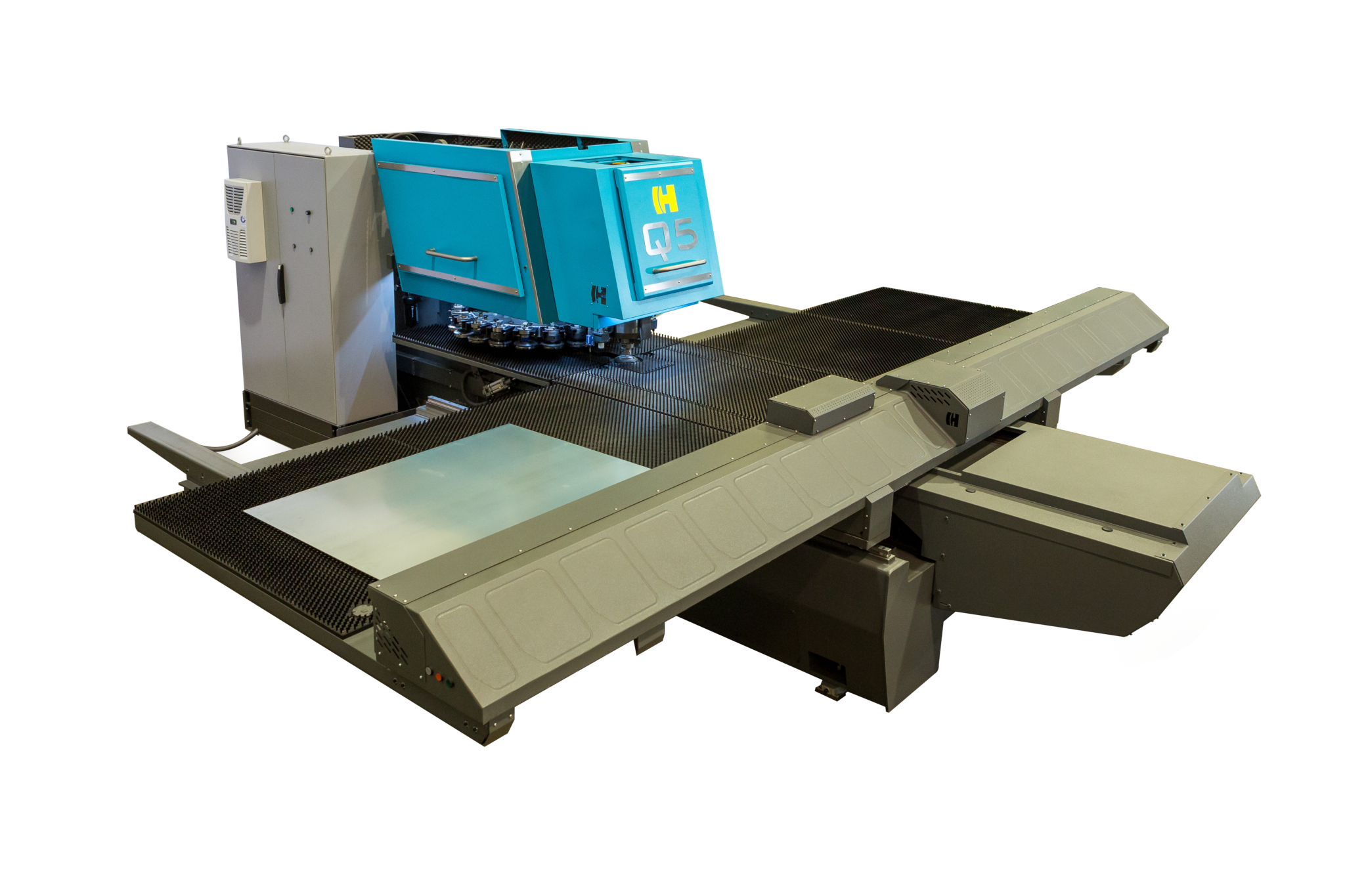

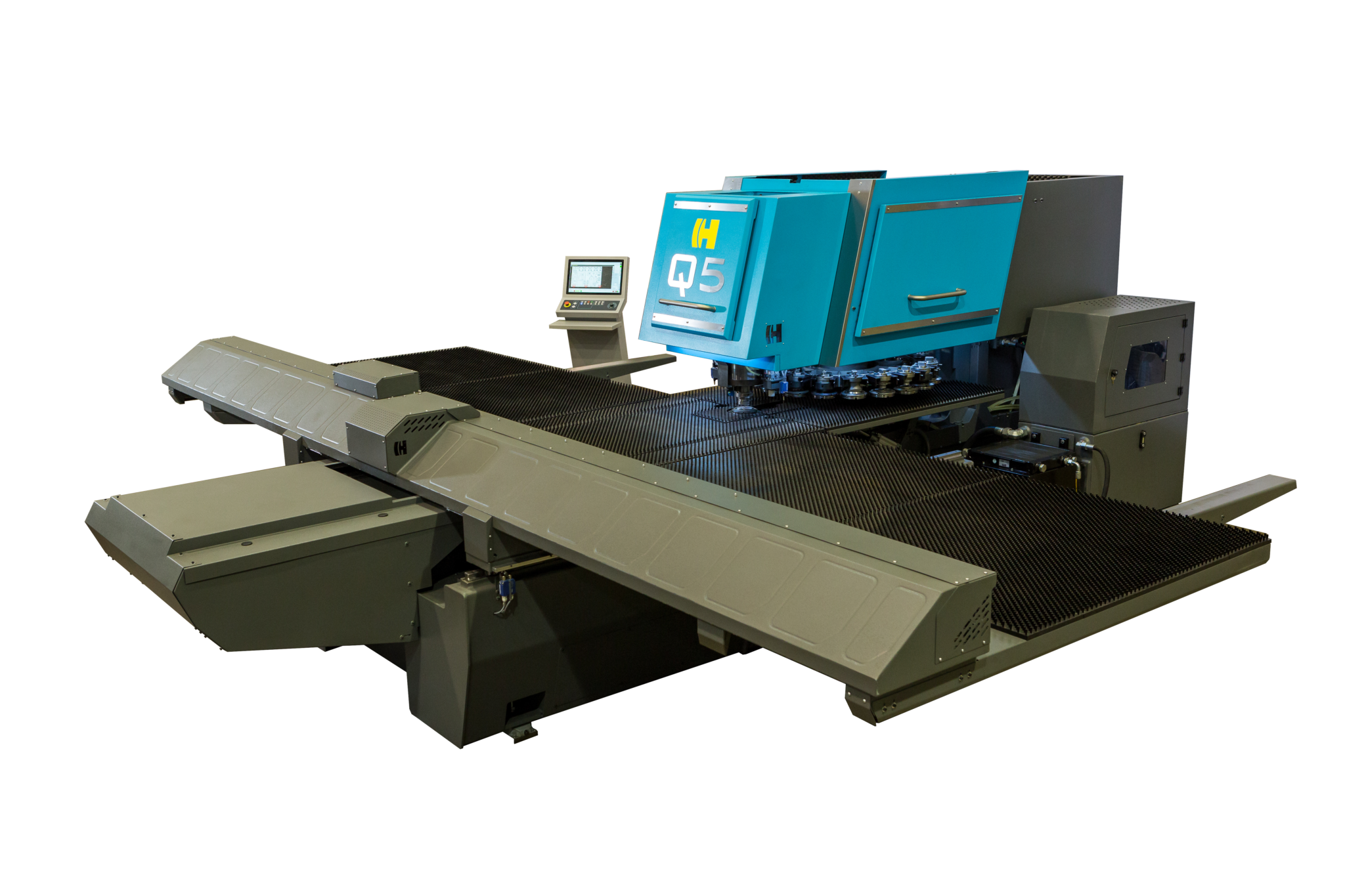

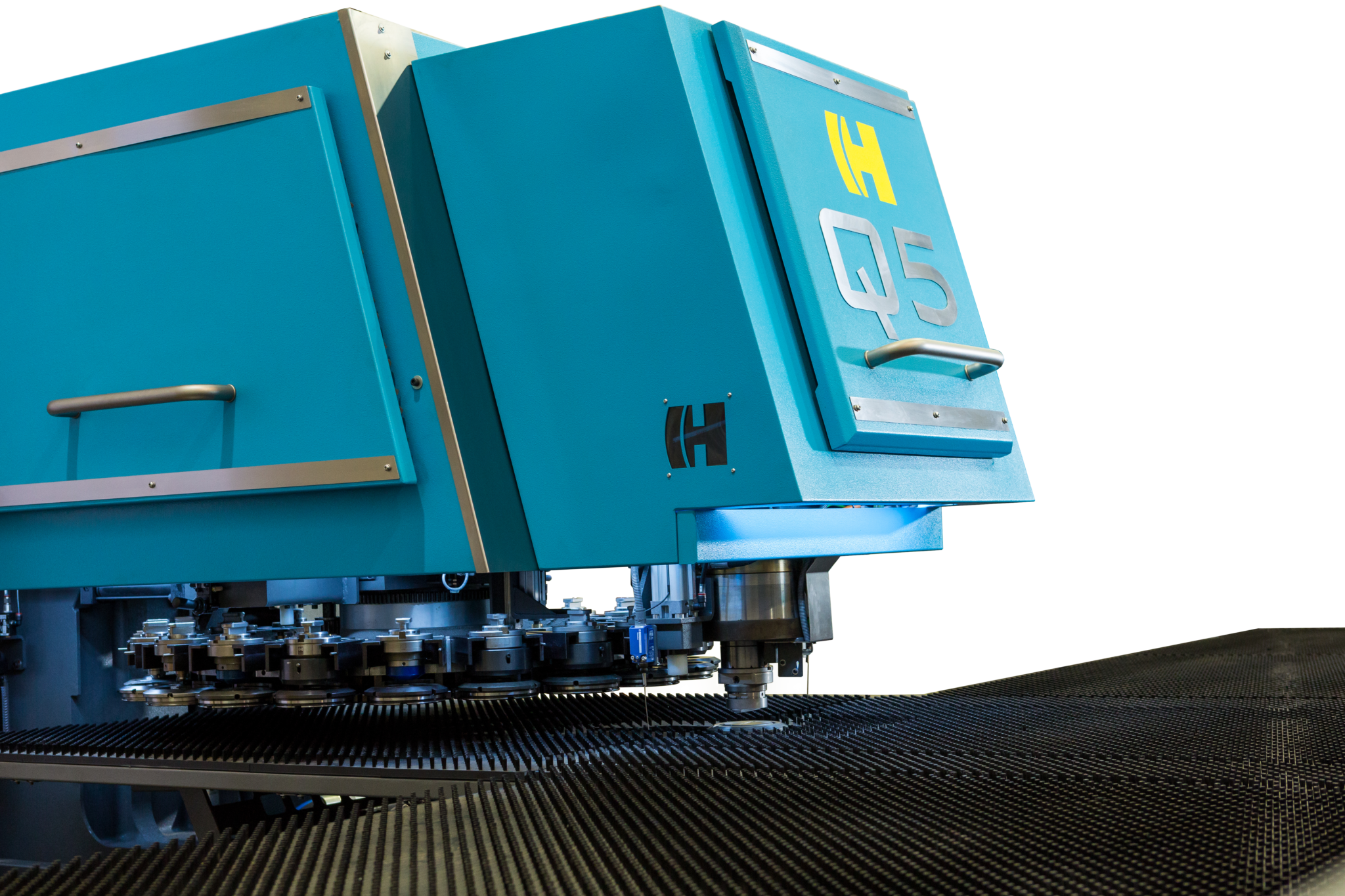

Haco 33吨7轴可编程数控炮塔打孔机
库存# 7413
型号：Q5
规格:
冲压能力:33吨
Max。薄板厚度:0.256”
Max。片材重量：440磅。
冲压头的最大命中率：1200小时/分钟
行程x轴:120″，4724 ipm, 590 i/s²
行程y轴:60,4″，3150 ipm, 393 i/s²
C轴的速度30°，60°，90°：86ms，108ms，122毫秒
中风z轴(Max。冲孔行程):1 7/16″
7-Axes编程:
·X轴
·y轴
·Y2轴
·Z - 轴
·T轴
·A轴索引冲头（C1）
·B轴分度模(C2)
Max。功耗:34 kW (50hz)、41 kW (60HZ)
平均功耗:8kw (50hz)、11kw (60HZ)
压缩空气供应:87 psi
电压:220 v / 440 v / 3 ph
标准的特点:
重型框架 - 总重量+/- 14.000千克
无问题的连续冲孔能力，最大30吨。6.5 mm板材厚度
通过热处理（高达600摄氏度，5天冷却循环）完全应力缓解框架
几何加工精度高(可达0.01mm)
低维护冲孔头位于换刀器外部-无炮塔磨损
可编程的冲孔深度，以获得最佳的切削质量和最小的工具磨损-研磨冲孔工具后没有“垫片”。
所有工具站以高索引速度可分别可分解（250 Rev / min）
积极夹紧-液压快速夹紧刀架
快速准确地加载炮塔中的工具
刀架的简单结构

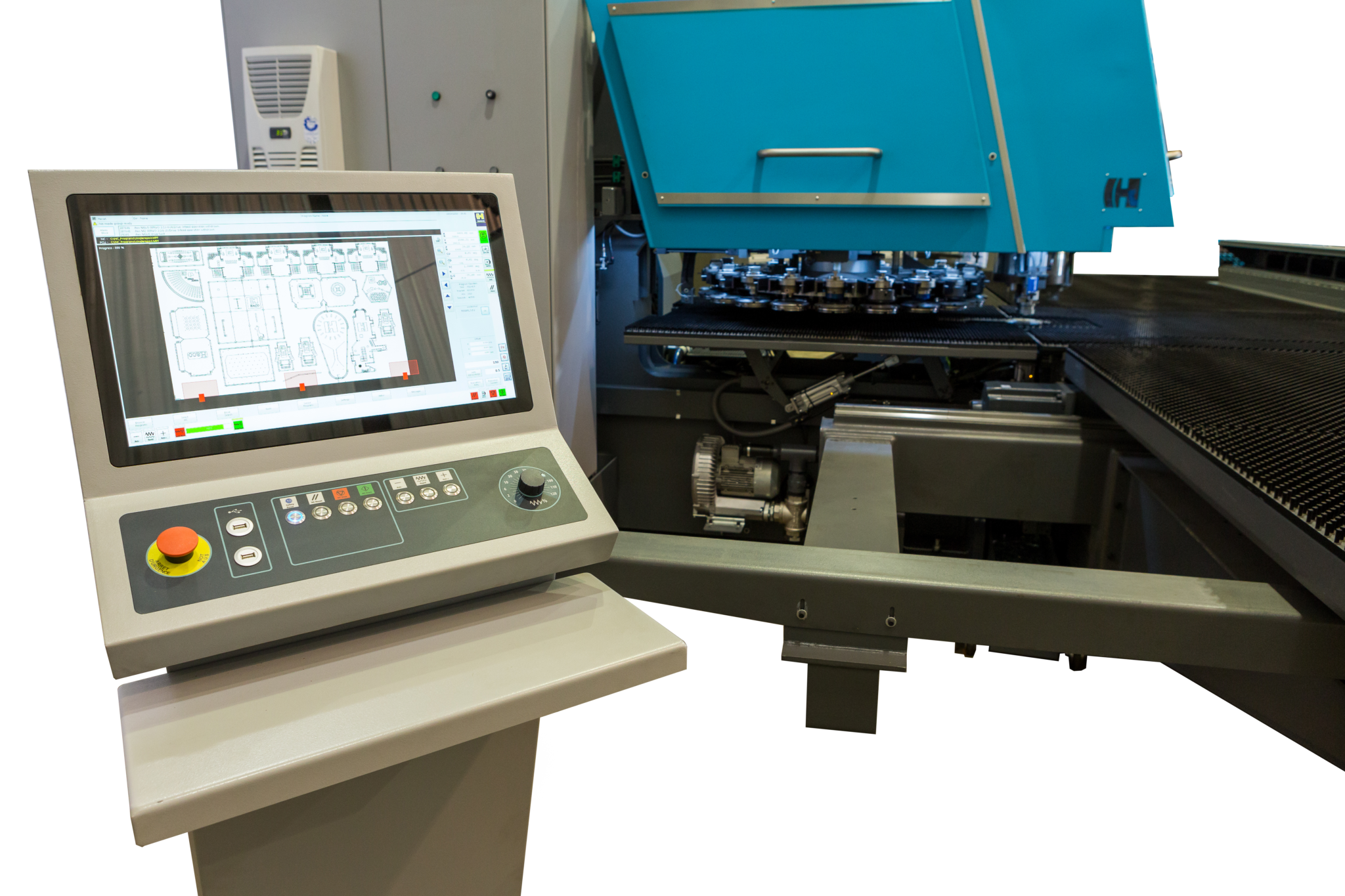

用户友好的西门子840D基于Windows 7®数控图形控制
X和Y轴的重型交流伺服电机
夹具是手动或CNC可移动的
插值轴（可以使用轮工具）
用集成式输送带和前滴外撤离零件的大部分疏散（选项）
弯曲能力为70毫米高度
包括设备：
部分滑槽与伺服滑门
20位换刀器
七轴数控控制(X-Y1-Y2-Z-T-C1-C2)
（4）重新定位气缸（2个上部和2个下缸）

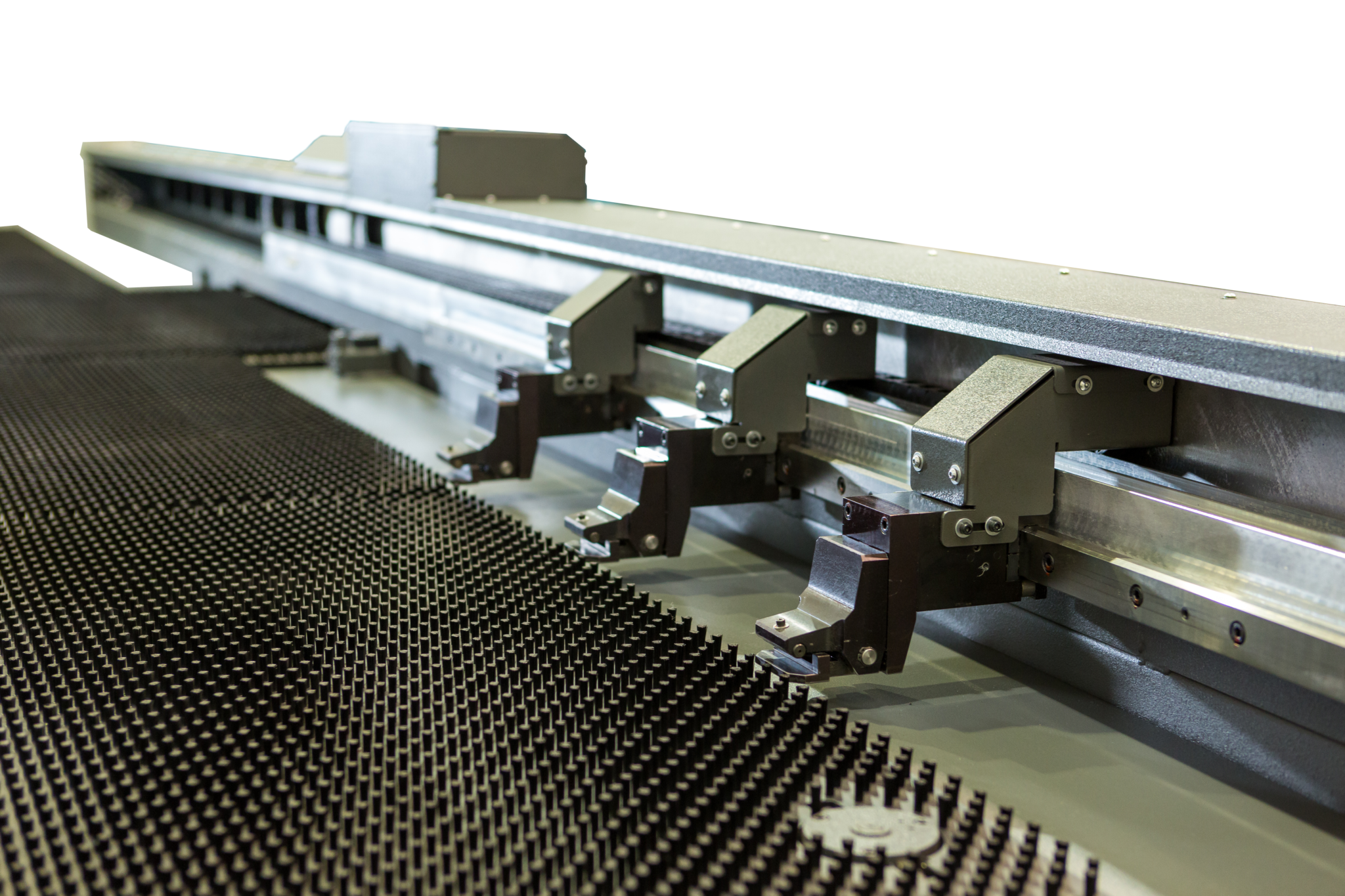

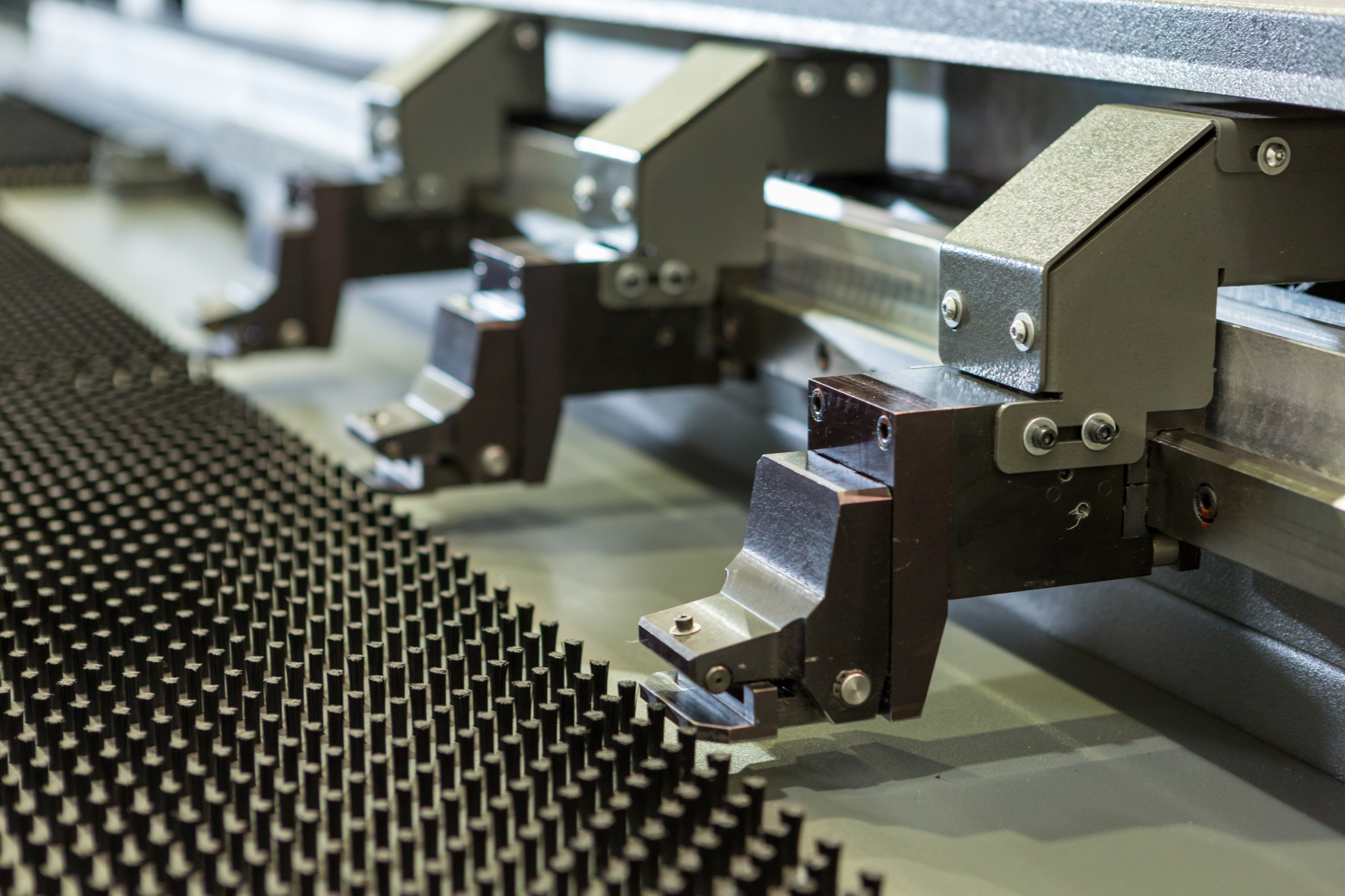

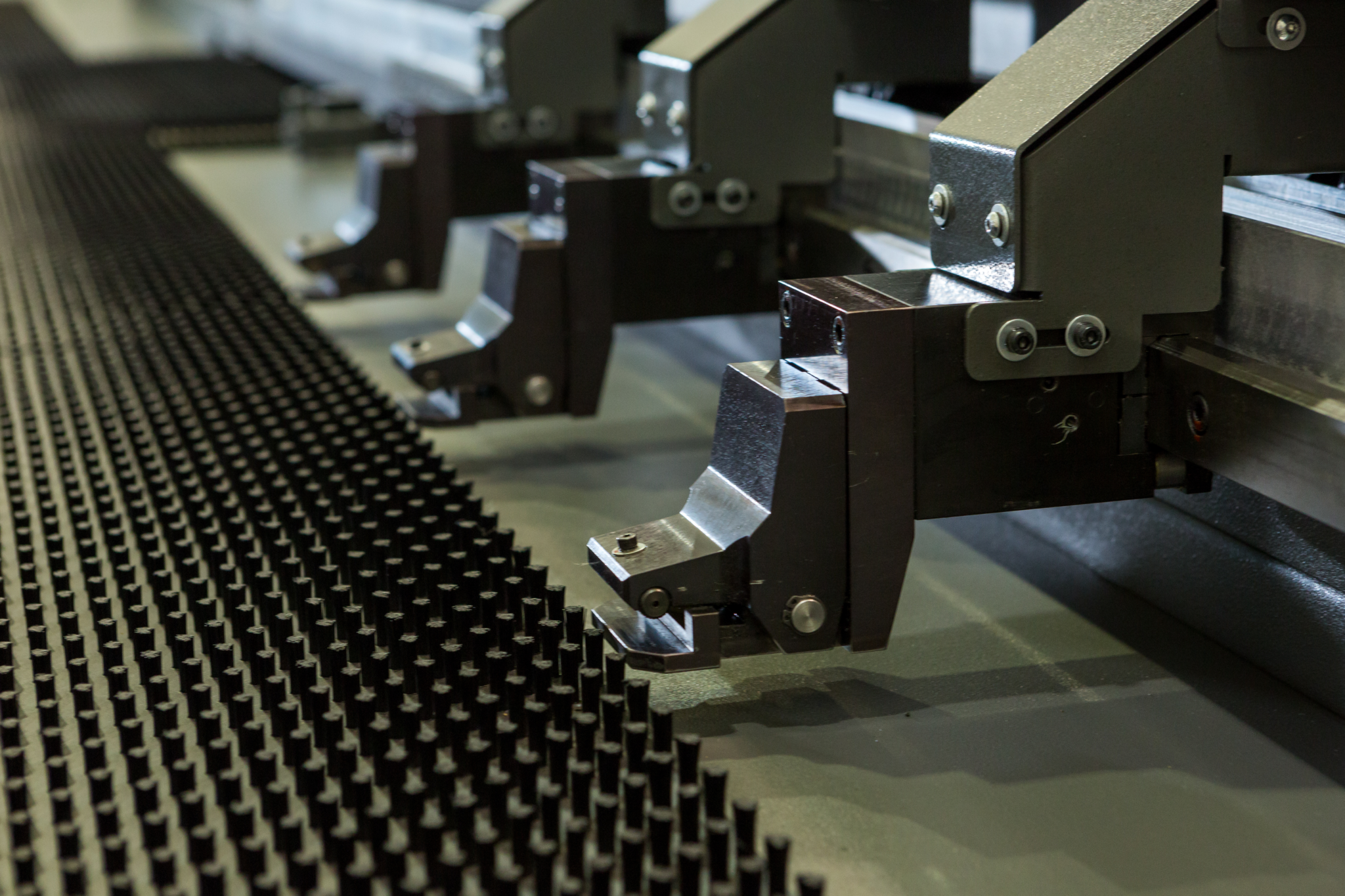

(3)液压数控可移动板夹
CE光护
（8）振动阻尼器
废容器
真空系统
各轴能量回收系统
维护和编程手册
Hacosoft Punch CAD / CAM软件：
·可用于准备整个冲压生产并为赫卡数控冲压机产生CNC程序
·基于Windows的软件
·用户友好的2D CAD功能
·导入2D文件：DXF，ME10，HPGL，DWG
·正常和特殊工具的图形工具库
·手动和自动刀具分配
·矩形和真形嵌套
·手动、自动、组合嵌套
·常见的剪切，微关节
·手动和自动重新定位
·冲压过程的图形模拟
·完全集成在Hacosoft CAD-CAM系统中
·通过互联网服务
·可编程工具功能
·可编程部分滑槽
·巢报告随时间计算
·工具连接(冲孔、成型、攻丝)
·手动和自动冲孔顺序
·适应性中风
机械规格:
总体尺寸：212.6“L x 220 1/2”w x 90“h
整机重量:约。30000磅。
价格值得要求
工厂交货
