描述

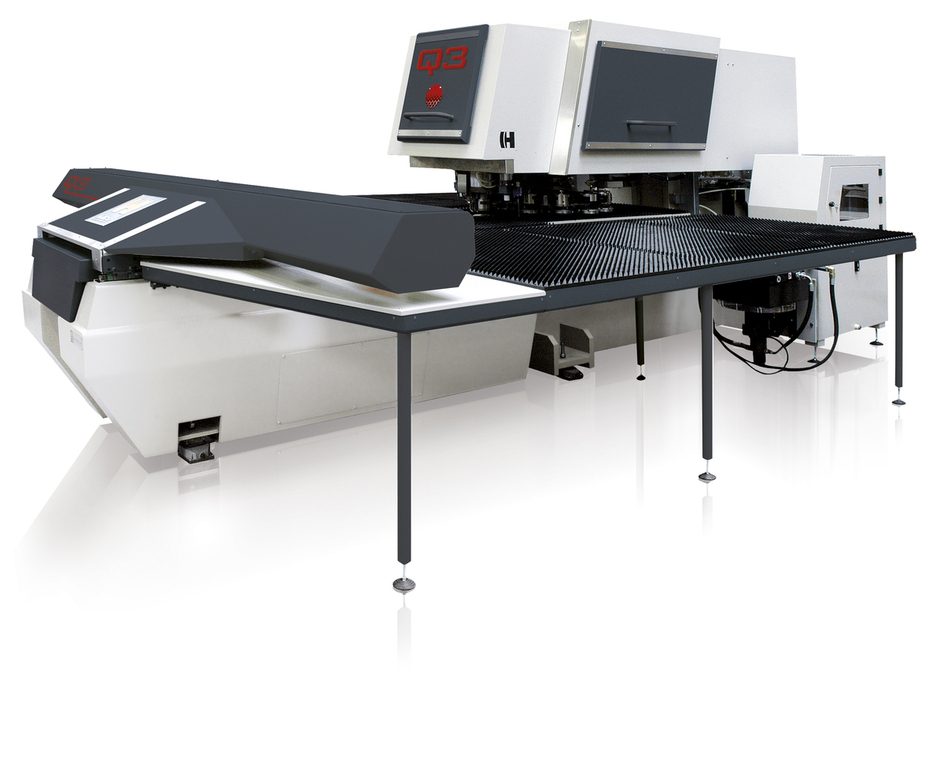

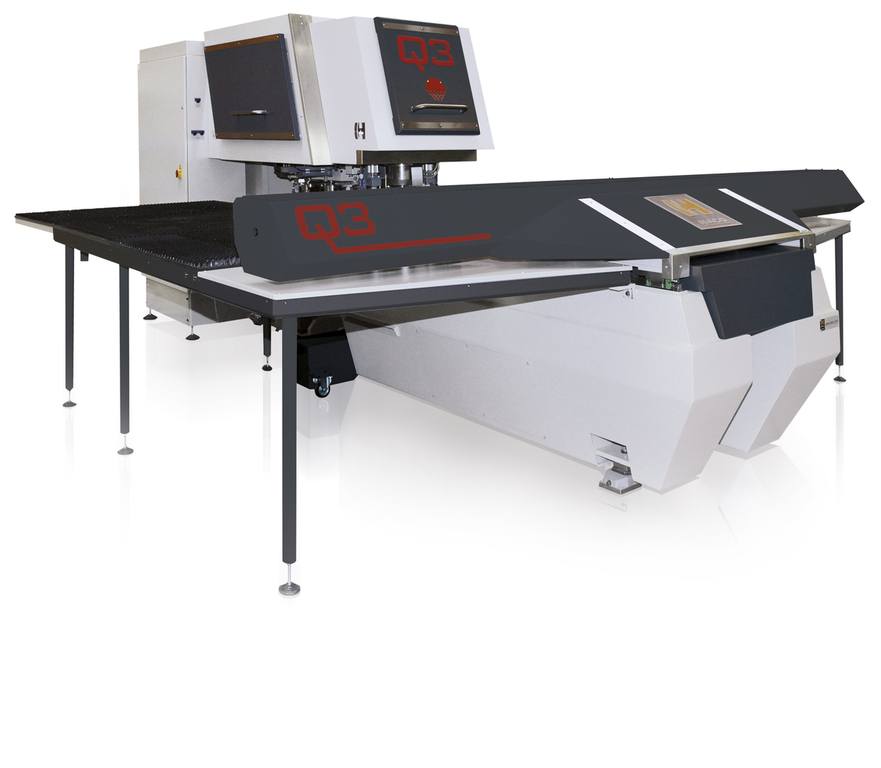

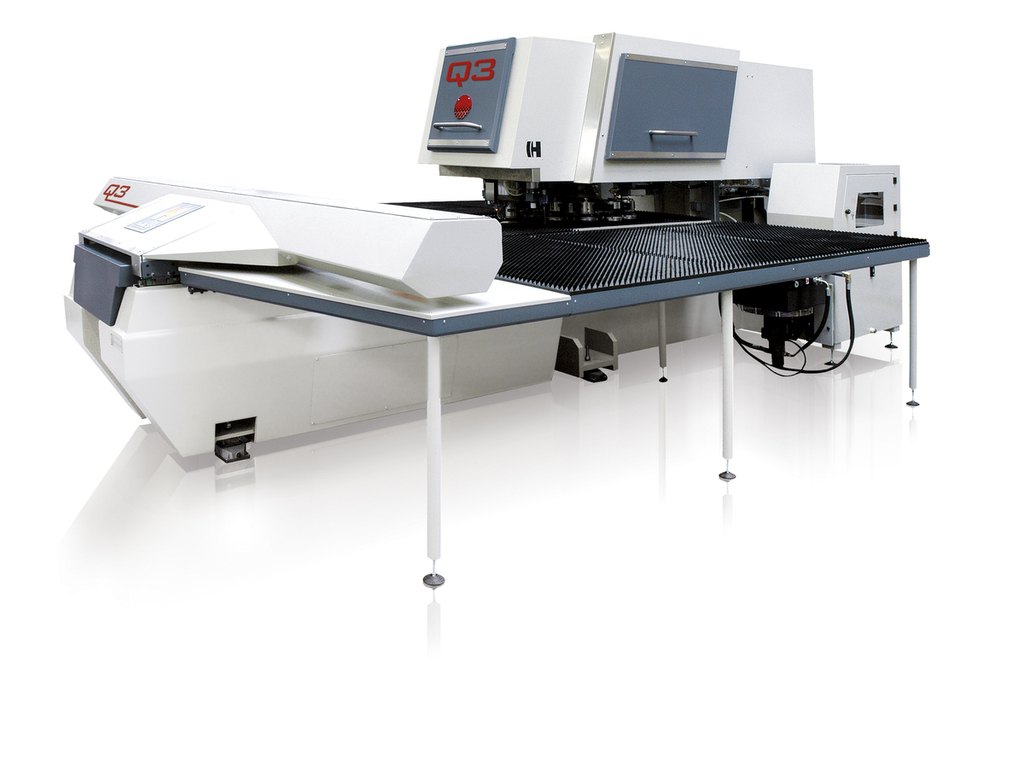

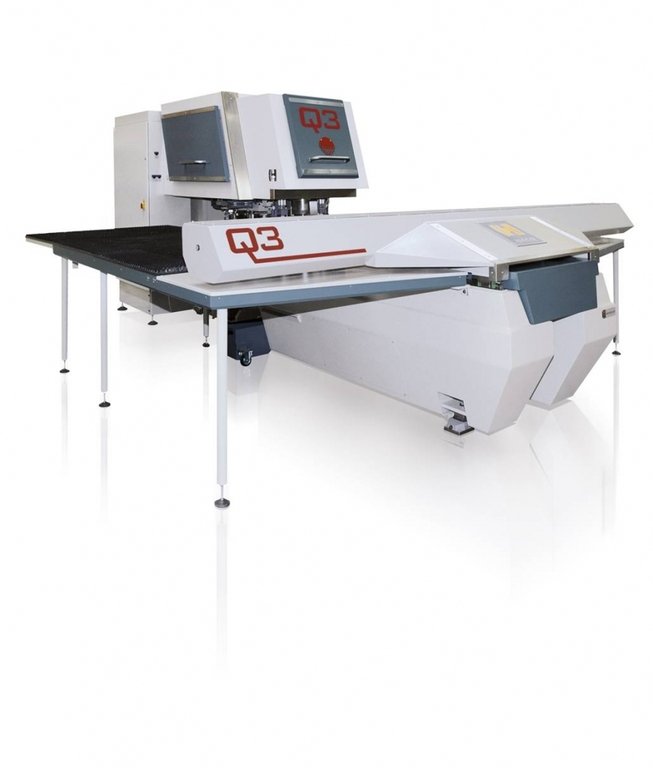

Haco 33吨六轴可编程数控转塔冲床
库存# 7412
模型:第三季
规格:
冲孔能力:33吨
Max。薄板厚度:0.256”
Max。单张重量:440磅。
冲头最大命中率:1200小时/分钟
行程x轴:80″，3150 ipm, 590 i/s²
行程y轴:60,4″，3150 ipm, 393 i/s²
c轴30°、60°、90°速度:86 ms、108 ms、122 ms
中风z轴(Max。冲孔行程):1 /16″
Max。功耗:25kw (50hz)、32kw (60HZ)
平均功耗:8kw (50hz)、11kw (60HZ)
电压:220 v / 480 v / 3ph
标准的特点:
重型框架-总重量12.000 Kg
无问题连续冲孔，最大可达30吨。6.5毫米钢板厚度
经过热处理的全应力消除框架(高达600摄氏度，5天冷却周期)
几何加工精度高(可达0.01mm)
低维护冲孔头位于炮塔外-无炮塔磨损
可编程的冲孔深度最佳切削质量和最小的工具磨损-无'垫片'后磨削冲孔工具。
所有的工具工位可在高分度速度下转位(250 Rev/min)
积极夹紧-液压快速夹紧工具架

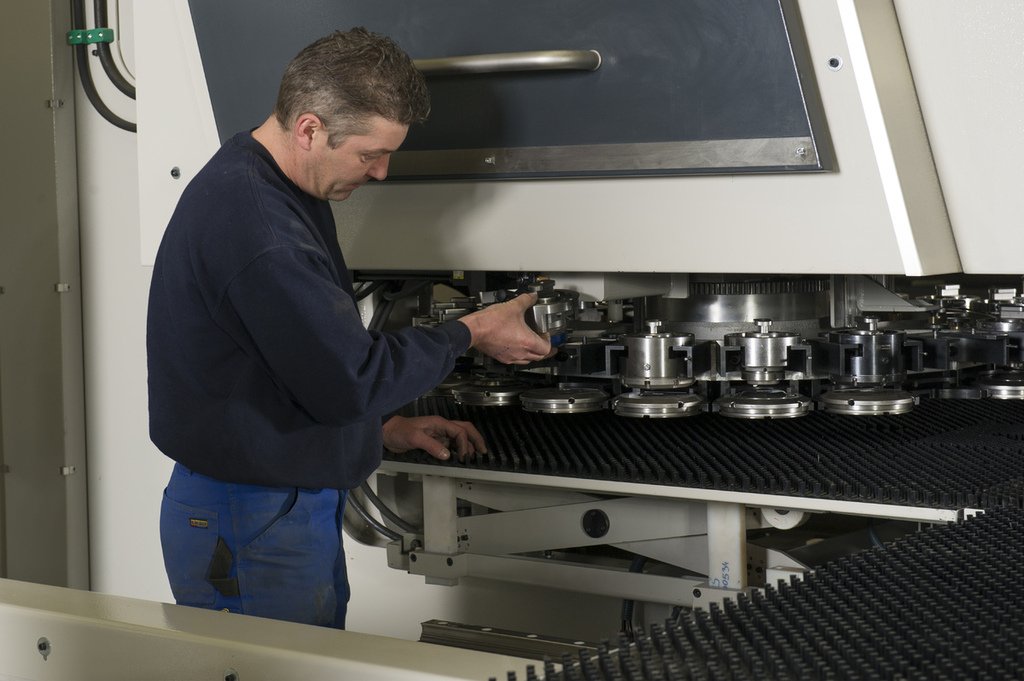

快速、准确地装载炮塔内的工具
刀架结构简单

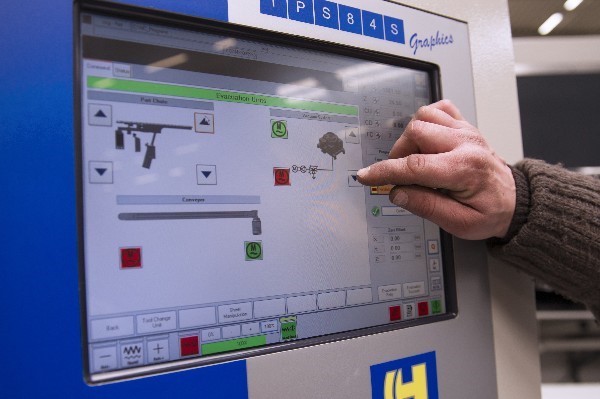

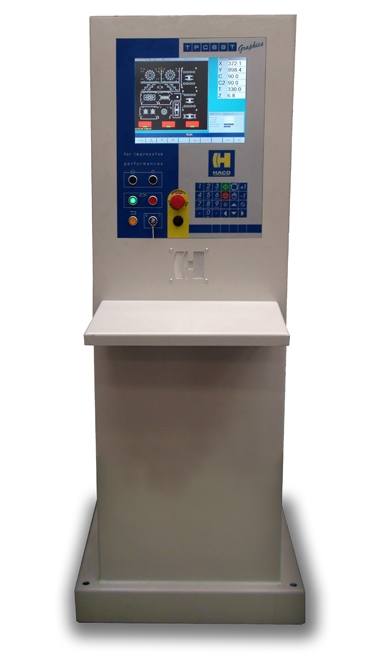

用户友好的基于Windows®的数控图形控制
用于X轴和y轴的重型交流伺服电机
标准执行:
·液压快速冲头
·工具自动油雾润滑
·x方向可编程重定位
·废料脱落
·4个减振器
·部分槽
设备包括:
两侧固定刷台:100″x 40″
标准部分槽

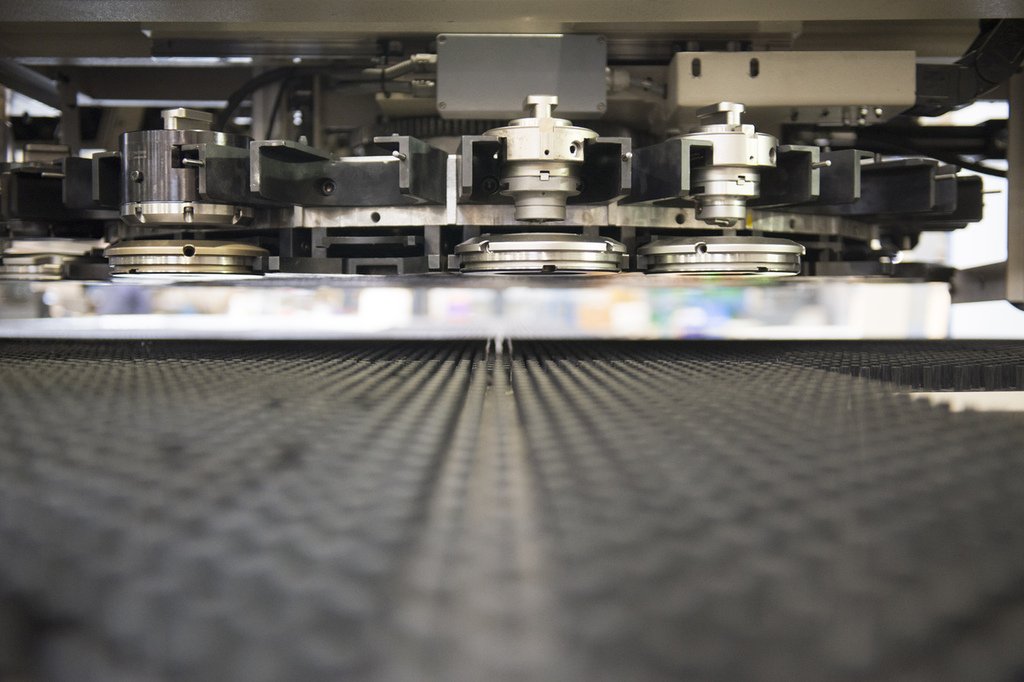

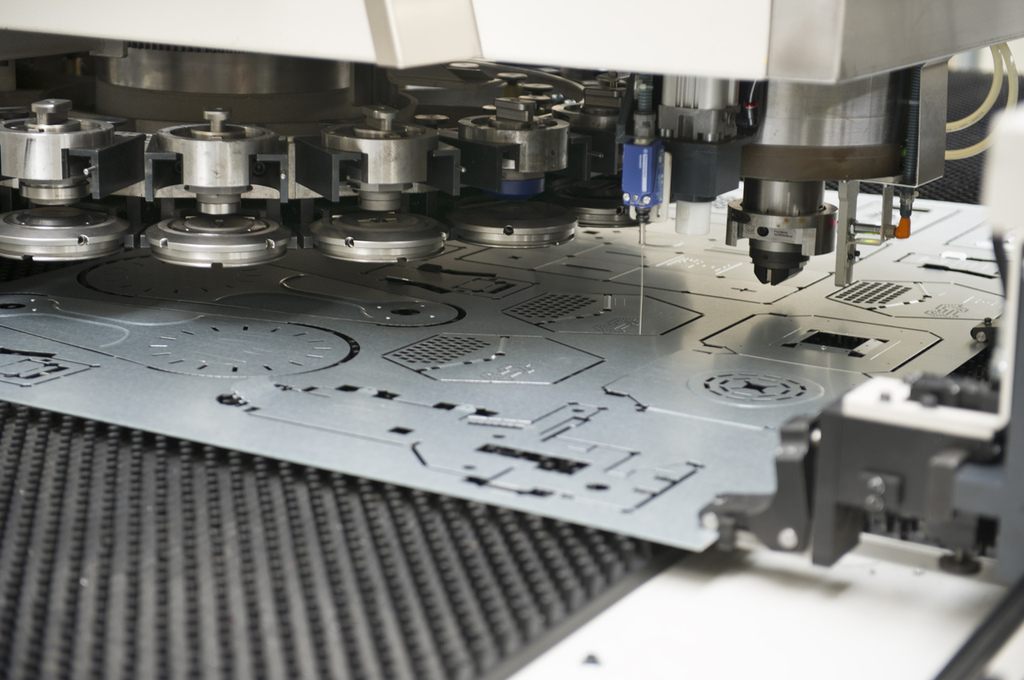

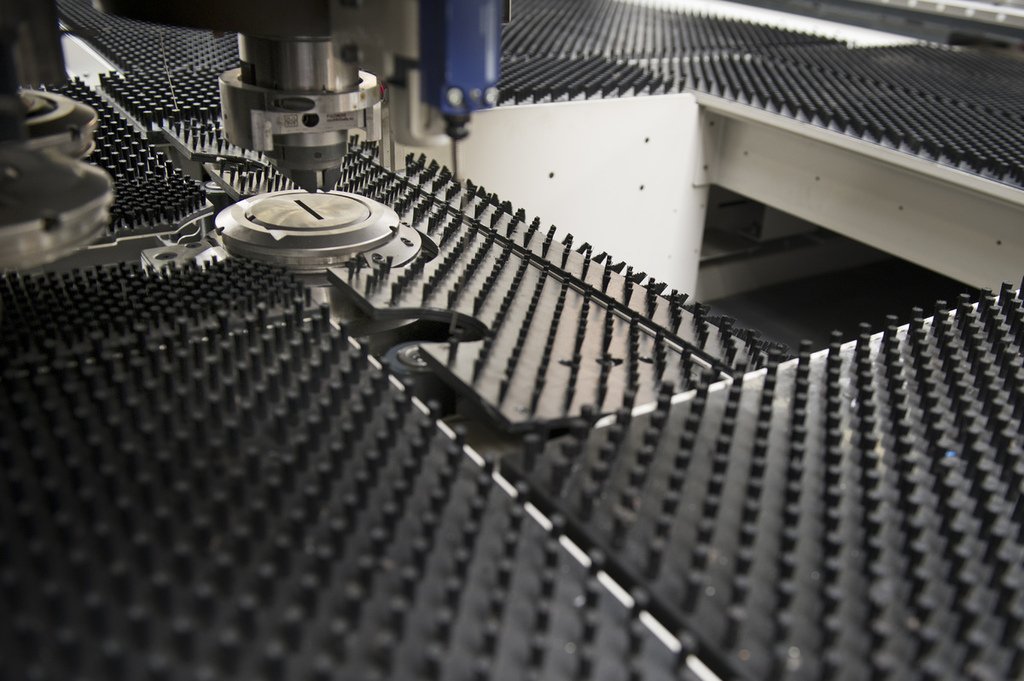

20个工作台的工具炮塔
20个完整的刀架，适用于Trumpf型冲模(冲模不包括在内)和空白HACO型脱模板

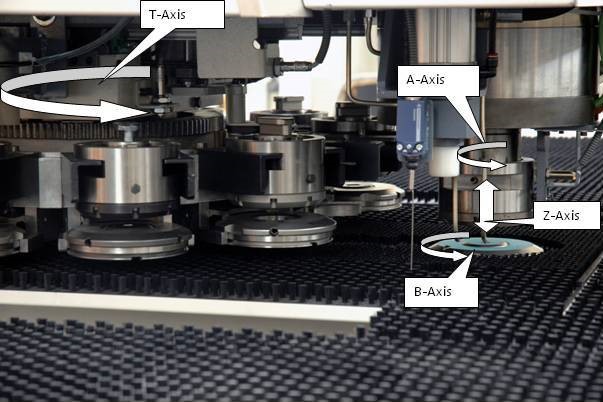

6轴可编程数控控制(X-Y-Z-T-C1-C2)

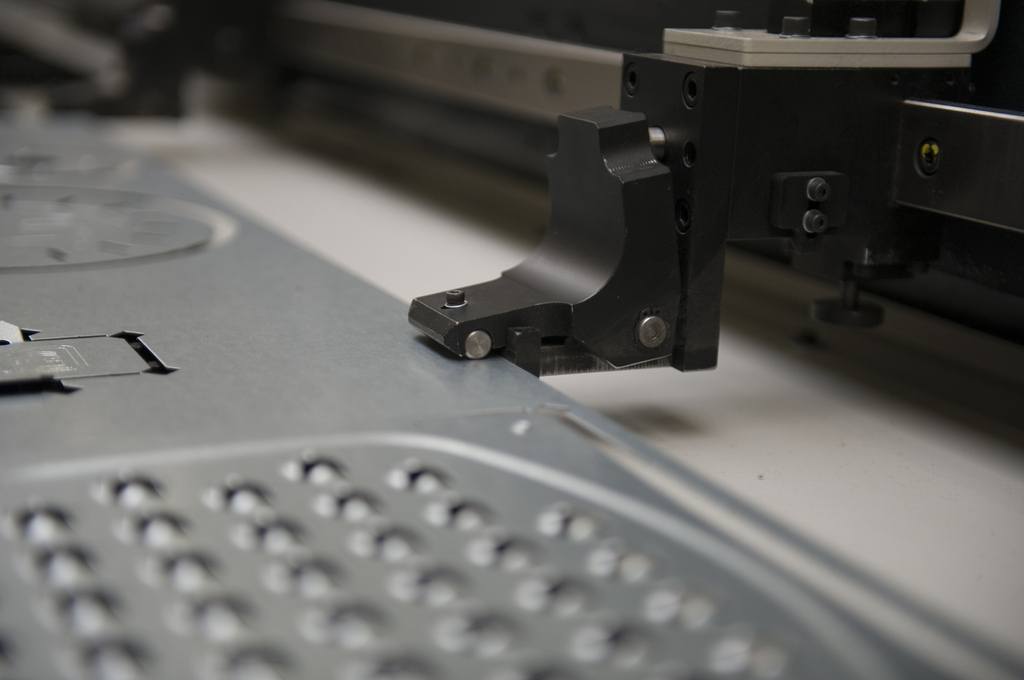

(4)重新定位气缸(2个上、2个下气缸)

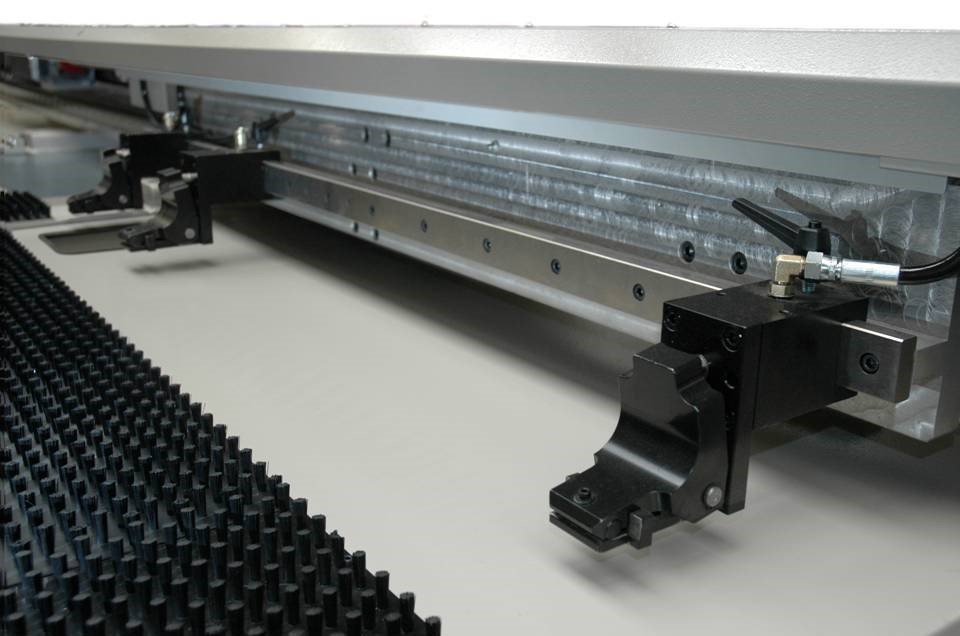

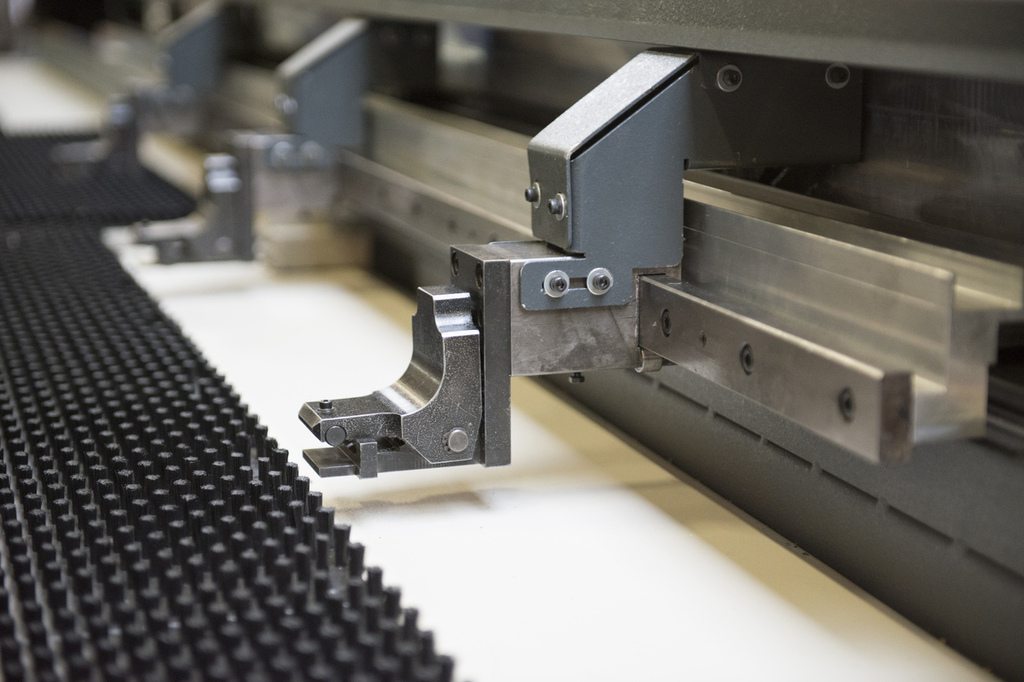

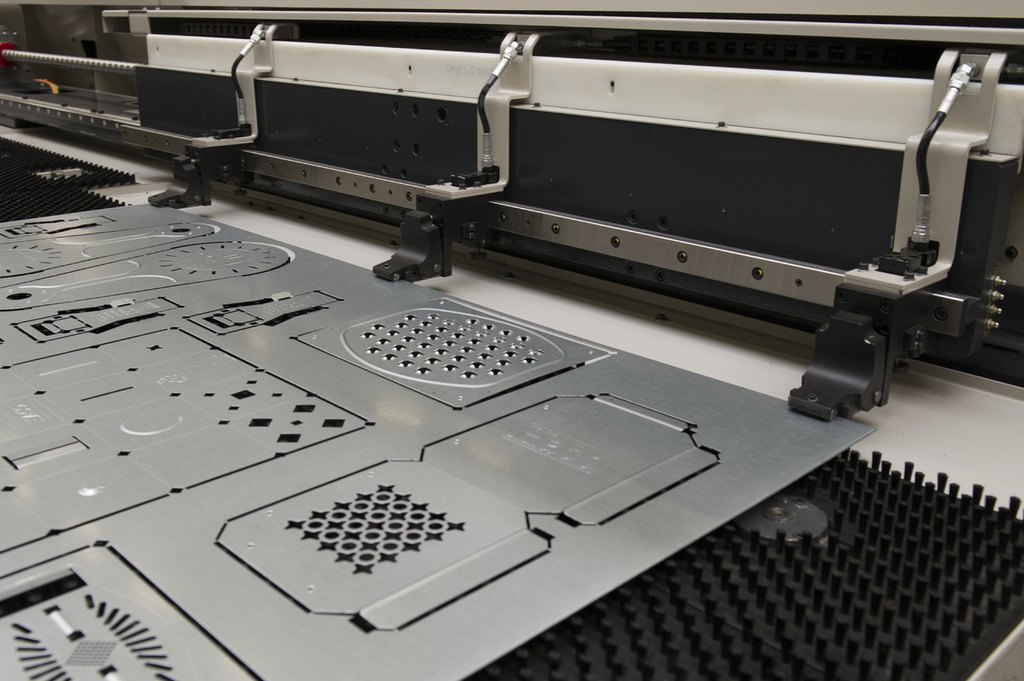

(3)液压sheet-clamps
CE光护
快速成套工具装置
(4)振动阻尼器
工件槽
废容器
段塞真空系统
维护和编程手册
HacoSoft Punch CAD/CAM软件:
·可用于准备整个冲孔生产，生成Haco数控冲孔机的数控程序
·基于Windows的软件
·用户友好的2D CAD功能
·导入2D文件:dxf, me10, hpgl, dwg
·普通和特殊工具的图形工具库
·手动和自动工具分配
·矩形和真形状嵌套
·手动、自动和组合嵌套
·普通切口、微关节
·手动和自动重新定位
·冲压过程的图形模拟
·完全集成于HacoSoft CAD-CAM系统
·互联网电话服务
·可编程工具功能
·可编程部件滑道
·Nest报告并计算时间
·工具连接(冲孔、成形、攻丝)
·手动和自动冲孔顺序
·适应性中风
机械规格:
外形尺寸:210″L x 161″W x 90″H
整机重量:约。26448磅。
价格要求
工厂交货
