描述

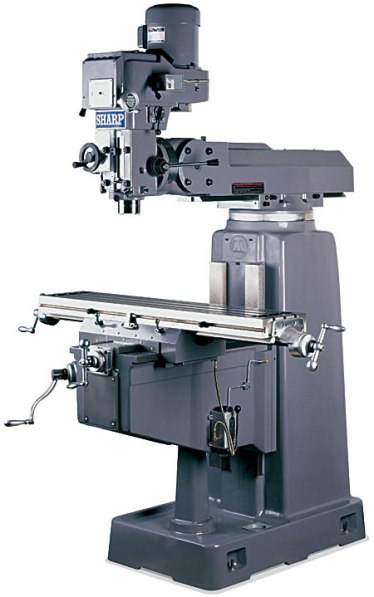

夏普10″x 50″垂直膝盖轧机，TMV-1
库存# 2238
模型:TMV-1
规格:
表:
工作表面:10″x 50″
槽号，尺寸:3.5 /8″
容量:
行程(x轴):39″
鞍座行程(y轴):16 /2″
Ram旅行:19”
羽毛笔旅行(z轴):5.3″
膝盖旅行:15.3”
喉咙距离(最小-最大)4″- 30″
主轴量程线到台面:2.3″- 17.7″
主轴:
电机:5 HP / 220v / 3ph
锥度:NST # 40
转速:60 - 4500 RPM(可变)
纬管进料(IPR): 0.0015、0.003、0.005
准确性:0.0001”行动
Heaad倾斜;从右到左(各方向):90º
头部倾斜;上下(各方向):45º
标准的特点:
负责人:
为了在5hp电机驱动头散热，安装一对高输出风扇。这使得机器可以在不损坏电机、皮带和轴承的情况下长时间地工作
电机轴和可变驱动滑轮经过动态平衡，然后镀硬铬。这允许无振动铣削，即使在高速
由于变速驱动系统是通过滑动变速驱动皮带轮上下电机轴来操作的。因此，电机轴是镀铬的，并有一个油通道，由润滑脂配件的下端自润滑的目的。这确保滑动运动是无故障的，在任何时候
驱动皮带轮和主轴的电机轴受到很大的侧向应力。电机轴的下支撑处安装有滚子轴承
除了可左右旋转90°外，头部还可通过关节设计上下旋转。由夏普开发的新设计使用了6个螺栓，每边3个，安装在一个圆形t形槽内，在过度臂的内部铣削，并由螺母从外部固定。它紧紧地固定了头，提供高精度的铣削操作
一对超精密ABEC-7角接触轴承支撑主轴。羽毛是cnc研磨成镜面光洁度，然后镀铬，以适应住房。一起，他们确保主轴运行不超过0.00002“TIR -在行业中最好的
柱、表、膝:
加固和地面箱的方式在柱和鞍
Turcite涂层的滑块，更好地抵抗磨损和保持润滑油
经过认证的米汉尼特铸件具有更高的刚性和更好的振动阻尼
工作台和鞍座侧隙由双螺母设计控制，使进给螺杆始终与一对青铜螺母接触
工作台和鞍座上的丝杠经过硬化处理，更耐磨
工作台和鞍座的端部安装有推力轴承，预加载进给螺杆，消除端部间隙，以便精确控制侧向运动
代替了用手刮膝盖顶部的方法来保留油，匹配的马鞍底部是用手刮。这个额外的步骤避免了芯片和污垢嵌入膝盖方式和损害滑动区域
标准配件:
加固和接地箱道
拉杆
前后橡胶道盖
只有一次的润滑油系统
工具包
可选配件:
自动进料表
马鞍，膝盖上的动力供应系统
数字读出系统
电力牵引
冷却剂系统与切片锅
立管座(4″或7″)
直角铣削附件
自动润滑系统
卤素工作灯
铣削虎钳
夹紧工具
机械规格:
外形尺寸:84″x 78″x 92.4″H
重量:约。3200磅。
联系我们的特别价格和可用性
工厂交货
