描述

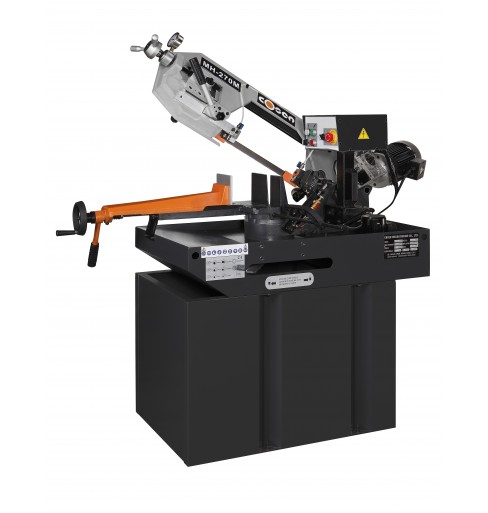

Cosen 8 3/4“手动斜切式卧式带锯

库存＃3990

型号：MH-270M

规格：

能力：

轮:

@ 90°：8 3/4“

@ 45°:5 /4″

@ 30°：3 1/2“

正方形：

@ 90°：6“x 6”

@ 45°:5 /4″x 5 /4″

@ 30°:3 1/2″x 3 1/2″

矩形：

@ 90°：6“x 9 3/8”

@ 45°:5 3/4″x 8″

@ 30°:3 1/2″x 7″

锯条:

速度：120 - 250 FPM（变量）

尺寸:1″x 97 5/8″x .035″

导轨:碳化钨滚子轴承

电机输出：

锯片:1 1/2 hp / 220 v / 1 ph / 3 ph

冷却液:1/8 hp / 220 v / 1 ph

床高:31 1/2″

标准功能：

机械结构与设计:

液压缸加上精密的地面铰链支架引导坚固的锯架通过整个切割周期

旋转框架设计采用重型铸铁旋转中心功能直和斜切从90°到30°(前进)快速设置和精确定位。它使平滑的旋转锯架的每个角度可行，通过易于阅读的斜切比例

大型坚固的底座为重型铸件提供支持，并配有内置冷却系统，方便所有功能于一体

刀片驱动器：

具有逆变器变速驱动器的1 1/2 HP电机，重型直接驱动减速机允许操作员在切割材料的范围内选择最佳速度

变速箱是直接驱动型。配备这个直接驱动mh-270米将给最好的马力转移任何类似的机器。这将提供一个安静、强大和无故障的驱动器

刀片引导和润滑系统：

在进入硬质合金刀片指南之前，带滚子轴承的碳化物刀片导轨预先对准刀片。此功能可减少刀片导轨和刀片上的磨损，从而提高叶片寿命

位于中心轴上的两个额外导向器从顶部支撑刀片，使其额外的渗透力。碳化物引导件释放以允许冷却剂流动润滑并冷却刀片以及工件

刚性的导向臂安装在铸锯框架上，以获得更坚实和支持的表面。这种刚性的设计得益于优质铸铁的使用，大大降低了振动，达到了更好的切割效果

刀片张紧系统配有指示器测量，以确保恒定和准确的张力

积分冷却系统

用刀片刷去除刀片食道上的碎屑

控制和动画:

带开/关阀的进料速率控制。可以通过将拨盘在液压向下进料阀上设置拨号来调节进料速率。各种调整允许适当的设置，从而导致较长的刀片寿命，较短的切割时间，更好的饰面。在为下一个切割设置工作时，可以在不触摸进料速率控制的情况下快速将头部握住头部

控制面板清楚地安排和定位在一个人体工程学的位置，旁边的锯头

材料夹紧和喂养：

快速夹紧/释放VIES，配备短距离滑动装置，在具有防滑手轮的可靠螺杆系统上

安全夹紧通过可靠和牢固的铸铁虎钳

安全：

导管保护所有裸露的电线和液压回路

易于到达的控制面板与突出的e-stop和指示灯清楚地显示机器的状态上电，叶片运行，冷却剂运行

叶片式门开关，防止机器在打开时意外启动

标准配件：

简单的刀片改变

可调节材料停止

枚双金属锯条

操作和零件手册

机械规格：

尺寸:52″x 28″x 52.2″h

重量：550磅

联系我们以获得可用性/电压要求

FOB工厂
