描述

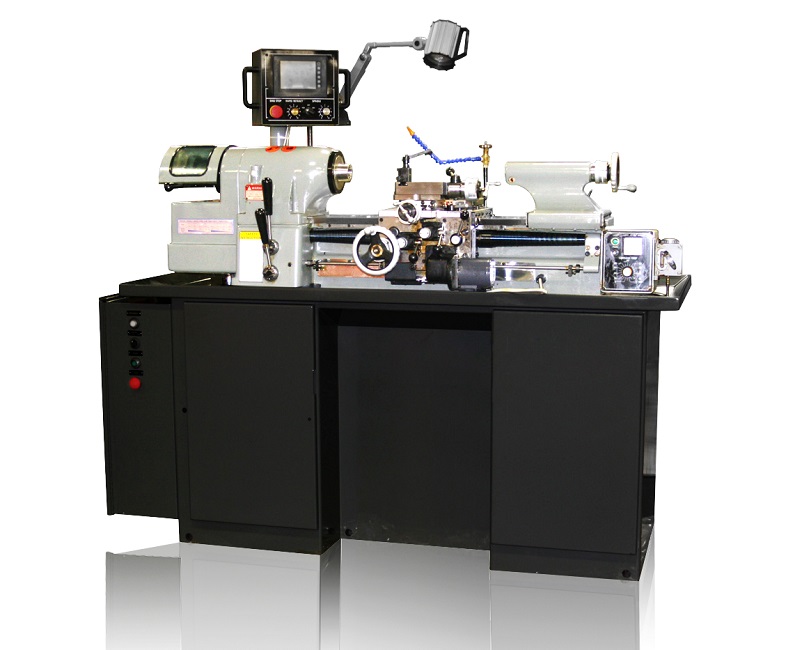

共和国拉贡11″x 18″精密工具室车床，ATV-618-ET
库存# 6644
模型:atv - 618等
规格:
床上秋千:11″
翻转车厢:9″
横滑梯:6″
中心间距离:18″
床长:36″
锭鼻直径:2.189″
主轴转速:50 - 4000转/分(可变)
主轴机头:10°ID / 4°OD, 5C
主轴前端，外锥度:4°
5C圆Collets: 1/16″
5C六角夹头:7/8″
5C方形夹头:3/4″
扩展Collets: 3″
与步骤查克:1 1/16″- 6″
与颚chuck: 6″
十字滑旅行:6″
复合幻灯片旅行:3″
快速行动复合幻灯片旅行:0.1″
可携带可变饲料范围:5/16″- 7″
交叉滑动可变饲料范围:3/16″- 4″
丝杠:8 TPI x 1″
英寸螺纹范围:3.175″- 500″TPI
公制螺纹范围:0.2 - 10mm
尾座主轴直径:1.358″
主轴锥度:# 2 m.t
主轴行程:3/4″
电机:3 HP / 220v / 3ph
标准的特点:
微处理器控制的电子螺纹完全消除了机械变速箱和齿轮更换。主轴旋转与伺服驱动丝杠和z轴进给速度同步，以提供所需的选定英制或公制螺纹的螺纹周期。这种安排允许更大范围的英制螺纹从4 - 120 TPI和公制螺纹从0.2 - 10mm。这提供了一个更高的精度比可能通过传统变速箱发现的市场今天
主轴箱端部的旋转臂上安装了LCD触摸屏控制台控制，方便操作。LCD屏幕允许操作人员通过触摸输入，主轴速度，X和Y进给速率，英寸或公制，右手或左手螺纹选择，变速选择拨号，快速回退拨号，和e-stop
2轴数字读数系统，分辨率0.0001″作为标准设备
保证主轴在受控环境下运行，达到50万分之一英寸
电子变速，转速数字显示，快速切换高/低杠杆
主轴安装在高精度，预加载角接触球轴承;消除径向和末端间隙
坚固、硬化和地面工具钢床身
全轴承小车在滑动面上采用turcite-B轴承材料，消除了粘着现象
精密滚珠轴承，5C杠杆式夹头接近器
t形槽复合
自动，螺纹长度控制与精细可调停止，提供准确的螺纹救济
整体铸造主轴箱，具有卓越的刚性
全轴承尾座带刻度套筒和快速释放工具
硬化和地面交叉滑道
独立的直流电动进给小车和交叉滑道
双重英制/公制刻度盘
用于穿线的快速刀柱滑道
注满冷却剂泵和管道
重型钢制底座，带储物柜
标准设备:
电子螺纹与微加工控制
2轴数字读数系统
热过载保护
浸水冷却剂泵和喷嘴
标准5C夹头闭合器(说明书)
英寸/标准双刻度盘
焊接钢底座/内阁
工作灯
测试杆、调平垫、对刀规、传动齿盘和主轴箱中心
一套手册和服务工具
机械规格:
尺寸:74″x 34″x 74″H
重量:约。2640磅。
联系我们的特别价格和可用性
工厂交货
