描述

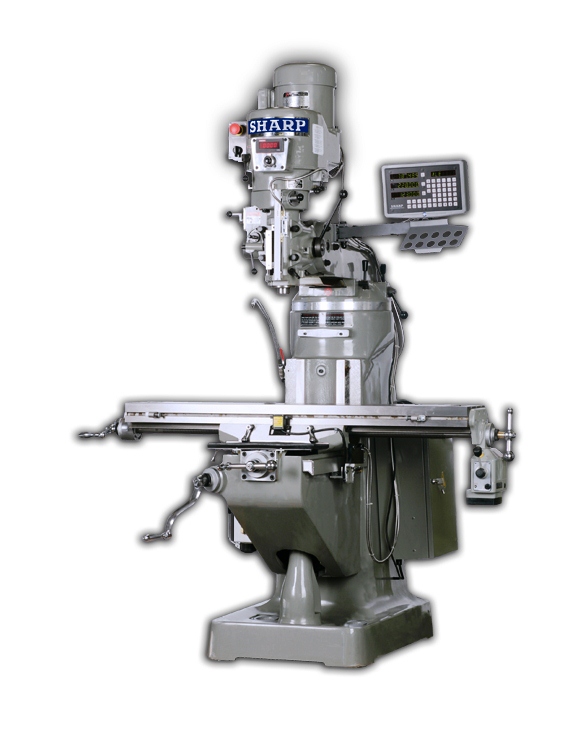

夏普10″x 50″垂直膝盖轧机高级包，TMV-K
库存# 2191
模型:TMV-K
规格：
表:
工作表面:10″x 50″
槽号，尺寸:3.5 /8″
容量:
行程(x轴):35″
马鞍行程(y轴):16.3″
Ram旅行:18.5”
Quill Travel（Z轴）：5“
膝盖旅行:15.3”
喉道距离(最小-最大):9.8″- 28.3″
主轴量程线到台面:1.6″- 16.9″
主轴:
电动机:3惠普
布线电压：220V / 440V / 3PH
锥形:R-8
速度(变速):60 - 4500 RPM
纬管进料(IPR): 0.0015、0.003、0.005
主轴精度:0.0002″TIR
头部倾斜;从右到左(各方向):90º
头部倾斜;上下(各方向):45º
标准的特点:
负责人:
Profium Packaged TMV配有电源拉杆标准
优质包装TMV配有3轴dro(羽毛笔，表和鞍)标准，以实现最佳的准确性，易用性，和生产率
高级包装TMV配有电源馈电表标准，使您的操作更容易管理
为了在3hp电机驱动头散热，安装一对高输出风扇。这使得机器可以在不损坏电机、皮带和轴承的情况下长时间地工作
电机轴和可变驱动滑轮经过动态平衡，然后镀硬铬。这允许无振动铣削，即使在高速
由于变速驱动系统是通过滑动变速驱动皮带轮上下电机轴来操作的。因此，电机轴是镀铬的，并有一个油通道，由润滑脂配件的下端自润滑的目的。这确保滑动运动是无故障的，在任何时候
驱动皮带轮和主轴的电机轴受到很多横向应力的影响。滚子轴承安装用于电动机轴的较低支撑件
除了旋转90°侧面，头部还可以借助于指关节设计上下旋转。夏普开发的新设计使用每侧6个螺栓，3螺栓3，该设计安装在上臂内部的圆形T槽中，并通过外部螺母固定。它紧紧地固定了头部，并在铣削操作中提供了高精度
一对超精密ABEC-7角接触轴承支撑主轴。羽毛是CNC-Ground到镜面光洁度，然后镀铬，以适应住房。在一起，他们确保主轴运行不超过0.00002″TIR -最好的行业
柱、表、膝:
加固和地面箱的方式在柱和鞍
Turcite涂层的滑块，更好地抵抗磨损和保持润滑油
经过认证的米汉尼特铸件具有更高的刚性和更好的振动阻尼
桌子和马鞍间隙由双螺母设计控制，使进料螺钉与一对青铜螺母始终接触
工作台和鞍座上的丝杠经过硬化处理，更耐磨
工作台和鞍座的端部安装有推力轴承，预加载进给螺杆，消除端部间隙，以便精确控制侧向运动
代替了用手刮膝盖顶部的方法来保留油，匹配的马鞍底部是用手刮。这个额外的步骤避免了芯片和污垢嵌入膝盖方式和损害滑动区域
标准配件：
硬化和地面箱方式
电力拉杆
3轴DRO(鹅毛笔，工作台和鞍座)
自动进料表
前后路盖
只有一次的润滑油系统
工具箱的工具
可选配件:
鞍座和膝盖上的电力供电系统
立管座(4″或7″)
直角铣削附件
有芯片盘的冷却液系统
铣削虎钳
夹紧工具
卤素工作点
r-8垫
机械规格:
外形尺寸:70″W x 75″深x 88″H
重量:约。3000磅。
联系我们的特别价格和可用性
工厂交货
