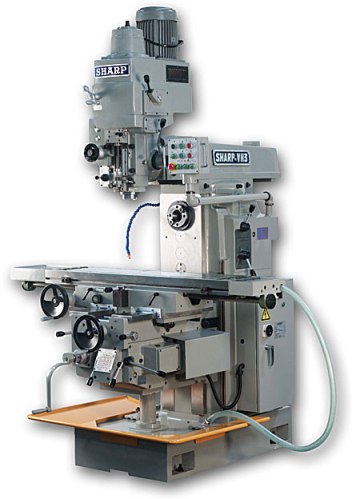

夏普51“x 11”垂直/水平铣床
库存＃2242
型号：VH-3
描述：
一个多功能模型，具有“两台机器”设计，在一个设置中提供垂直和水平铣削操作。从一个操作转换到另一个操作是快速简单的。所有所需要的是摇摆在臂上的挥杆，并重新定位定位销
规格：
表:
工作表面:51 3/16″L X 11 13/16″W
行程(纵x横x纵):37 3/8″x 14 13/16″x 18 /2″
T-Slot（名义尺寸x编号x间距）：5/8“x 3”x 2 3/4“
饲料，垂直（12步）：1/4 - 12 7/16 IPM
饲料，纵向（12步）：1/2 - 24 7/8 IPM
快速遍历，垂直：59 13/16 IPM
快速遍历，纵向和十字：116 1/2 IPM
垂直主轴：
主轴锥度：第40号
主轴速度：120 - 3,600 RPM（变量）
距离主轴终点表：5 1/8“ - 23 5/8”
主轴到柱子的距离：3 7/8“ - 24 1/8”
Quill Feeds：0.0019“，0.0038”，0.0076“/ Rev。
Quill旅行：5 1/8“
旋转角度的角度：45º（左右）
臂交叉行程:20 1/16″
在手臂上的水平旋转：360º
水平主轴：
主轴锥度：第50号
主轴速度（12步）：35 - 1,382 rpm
距离主轴中心到ARM的距离：7 1/8“
从主轴中心到表的距离：7/8“ - 19 3/8”
电机：
垂直主轴：5 HP
卧式主轴：7.5 HP
表饲料和快速遍历：3 HP
冷却液泵：1/8 HP
标准功能：
垂直主轴和水平主轴电机分开
5 HP变速驱动垂直主轴与＃40锥度
7-1/2马力齿轮头驱动(12级)卧式主轴，锥形# 50
立式主轴设有电磁制动器，使纬管瞬间快速停止动作;配有电磁锁，更换刀架快捷简单。功率牵引条可作为一个选项
垂直头部有一个操纵杆，控制主轴的向前和反向，一个方便的功能，用于大多数攻丝操作。单独的杠杆控制主轴上下饲料
鞍座采用2种超大盒式，硬化和地面建造，以确保在重型铣削条件下表格的稳定性
单台大功率电机驱动工作台、鞍座和升降台的进给和快速移动。强大的膝进给允许深镗和钻大工件。它还允许同时多轴馈送
该桌子配有滑动离合器作为过载保护，设计优于剪切销
对于重型铣削工作，水平主轴速度低至35 rpm
从垂直转换到横向操作是快速简便的
该机器配备攀爬铣削补偿器，用于平稳稳定的水平攀爬铣削操作
可调节的自动润滑油系统以所需的间隔保持适当的润滑，鞍座，桌子，膝盖和柱子
表格的手动移动由安装在桌子前部的手轮控制，便于操作
齿轮，轴和销是由铬钼材料制成的，坚固和接地，以精确和耐用。它们通过加压润滑油系统持续润滑
方法是充分的gibs，以确保平滑的滑动运动
标准配件：
冷却液系统
电磁轴制动
加压自动润滑油系统
筹码锅
横向轴（1 1/4“Dia。），带2个Arbor支持
工具箱带工具
可选配件:
电动拉杆与脚踏板控制
卤素工作点
数字读数系统
机械规格：
尺寸：107“x 90”x 95 1/4“
净重：5,830磅。
联系我们进行特殊定价和可用性
FOB工厂
